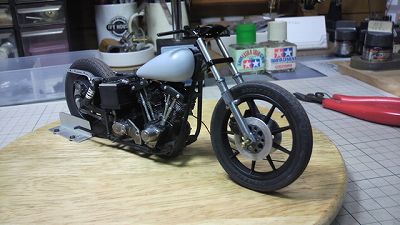

 Fフォーク仮組み
|
フロントフォークを仮組してみたローダウンはこれで限界かもね （最終更新2010/11/24/Wed/13:26:59）
|
|
Fフォーク仮組み
|
|
フロントフォークを仮組してみた ローダウンはこれで限界かもね （最終更新2010/11/24/Wed/13:26:59）
|
|

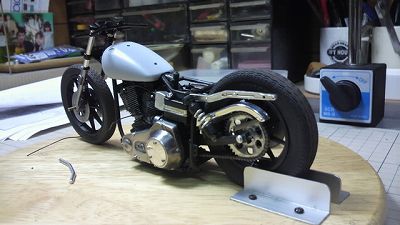

バックショット
|
ハーレーは斜め後ろからの眺めが好きだなぁ〜♪ （最終更新2010/11/24/Wed/13:28:06）
|
|

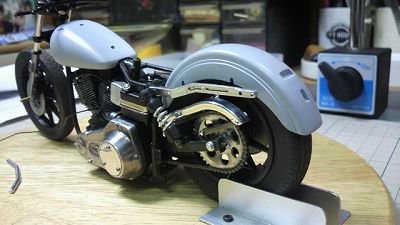

リアフェンダー干渉
|
ギャァ〜！フェンダーが合わないサ、失敗だぁ〜！ やっぱり仮組で調整は大事だね まぁいいや！ やっぱりこのフェンダーは没にしよう アルミ版で作ってみようかな 板金たたき出しに挑戦です・・・ ってことは、フェンダーステーの改造も 必要ってことだよね いやぁ参ったね、うまく出来るかなぁ〜（汗） （最終更新2010/11/24/Wed/13:30:36）
|
|

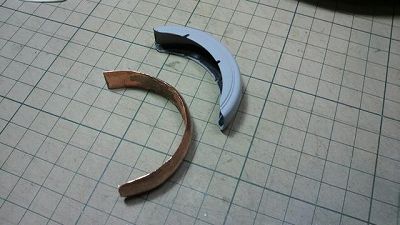

板金たたき出し
|
早速板金でたたき出しをやってみた アルミ版が無かったので、銅板を使用 もう少し形を整えて切り出し 整形して塗装取付だね。 さてどうなる事やら・・・ 乞うご期待です。 （最終更新2010/11/24/Wed/13:33:12）
|
|

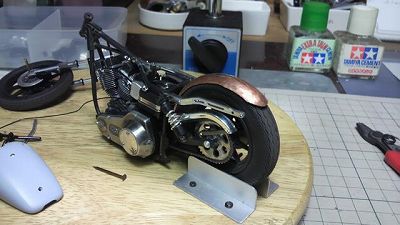

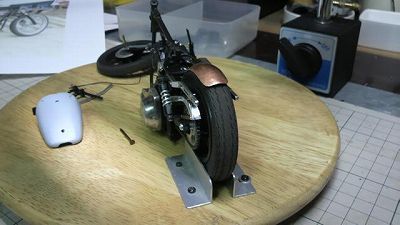

銅版リアフェンダー
|
銅板で叩き出したリアフェンダーフィッティングは大体、こんな感じかなぁ〜 少し、リアエンドが尖り過ぎだな （最終更新2010/11/24/Wed/13:36:10）
|
|
板金修正
|
リアエンドを修正して・・・おっと、大分カスタムっぽくなってきましたね どんどんイメージに近づいてきました♪ さて、デコボコのラインをもう少し修正です。 （最終更新2010/11/24/Wed/13:37:33）
|
|

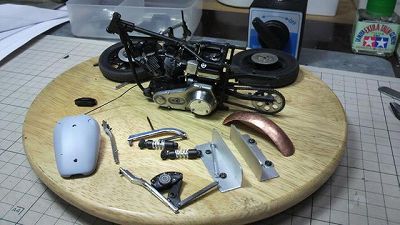

分解
|
リアフェンダー取付けステーの改造の為せっかくいい所迄いってたけど、バラしちゃいました 完成が更に遠くなってしまった（汗） （最終更新2010/11/24/Wed/13:38:57）
|
|

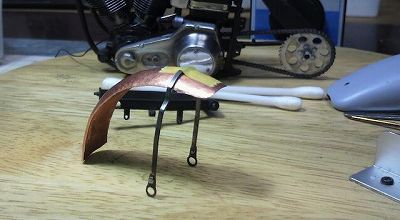

リアフェンダーステー
|
ステーは、こんな感じかな♪ステー本体は１ミリ真鍮丸棒の叩き出しで作りました 取付け基部は、0.3ミリ真鍮板から削りだしです。 フェンダー自体の仕上げはこれから！ 後は、フェンダーとの取付けをどんな風にするか カスタムハーレーの写真集を参考に考え中！ （最終更新2010/11/24/Wed/13:41:00）
|
|

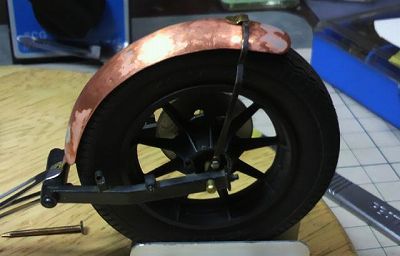

リアフェンダー仮組み
|
フェンダーステーをフェンダー本体に取り付けるためのプレートをシンチュウ版で作って半田付け!さらに、スイングアームに取り付けるためのプレートも取り付けた。 見た感じでは、ぴったり収まっているようです。 もちろん、タイヤは回りますよ〜 （最終更新2010/11/24/Wed/13:55:35）
|
|

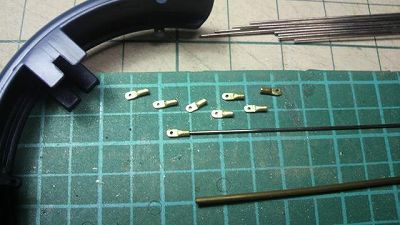

Fフェンダー振れ止めステー
|
キットのステーは、めっき処理された細いモールド線を両端に貼り付けるだけの表現だったので、作り直すことにした。まずはジョイント部分の部品の作成 内径0.6ｍｍ外径1ｍｍのシンチュウ管の端を潰して虫ピンボルトを通すため0.5ミリの穴を開口してそれらしく整形する。 キットでは、フェンダーの片面に一本、端と端にドブ付けの両面で計２本だけの省略表現だけど、写真を見るとそれぞれフォークにも固定された計４本で構成されているので、ステーは４本、ジョイント部分が計８個必要である。 （最終更新2010/11/24/Wed/17:54:10）
|
